Automatische Rückspülung startet zu oft: Welches Signal löst den nächsten Zyklus aus?
Wenn ein automatisches Rückspülventil kurz nach dem letzten Zyklus erneut startet, ist nicht automatisch der Filter wieder schmutzig. Entscheidend ist, welcher Eingang den Auftrag erzeugt und was unmittelbar davor passiert.
Die Anlage spült zurück, geht auf Filtern und beginnt wenig später erneut. Der Wasserstand fällt, die Nachspeisung arbeitet, doch am nächsten Morgen ist das Verhalten unverändert. Jetzt den Druckschaltpunkt hochzudrehen oder das Zeitprogramm zu löschen, kann den sichtbaren Ablauf verändern, ohne die Ursache zu klären.
Dieser Leitfaden behandelt wiederholte Startaufträge einer Rückspülautomatik an privaten Poolanlagen. Er ersetzt keine gerätespezifische Anleitung und ist keine Anleitung zum Öffnen elektrischer Gehäuse. Ziel ist eine verwertbare Ereignisspur: Startgrund, vorheriger Betriebszustand, tatsächlich abgeschlossener Zyklus und Verhalten nach der Rückkehr zur Filtration.
Die erste Frage lautet nicht: Wie schmutzig ist der Filter?
Zunächst muss feststehen, ob überhaupt mehrere vollständige Rückspülungen stattfinden. Eine Anzeige kann zwischen Rückspülen, Klarspülen und Filtern wechseln, ohne einen zweiten Zyklus zu beginnen. Notieren Sie deshalb Start- und Endzeit sowie die angezeigten Ventilpositionen. Ein einzelner längerer Ablauf ist anders zu bewerten als drei neue Starts nach jeweils abgeschlossener Filtration.
Praher nennt beim Aquastar Control ausdrücklich Zeitprogramm, Drucksteuerung und externen Trigger als mögliche Auslöser. Daraus folgt für die Fehlersuche: Ein hoher Druckwert neben einem laufenden Rückspülprogramm beweist noch nicht, dass gerade dieser Wert den Start angefordert hat. Bei anderen Steuerungen können Funktionen und Bezeichnungen abweichen; die Modellnummer gehört deshalb an den Anfang jeder Notiz.
Drei Eingänge brauchen drei getrennte Spuren
Beginnen Sie mit den zugänglichen Anzeigen, nicht mit Änderungen. Falls das Gerät eine Ereignisliste oder einen Startgrund anzeigt, fotografieren Sie diesen vor dem Quittieren. Fehlt eine solche Funktion, lassen sich Uhrzeit und Betriebsereignisse trotzdem gegenüberstellen. Diese Zuordnung ist eine Diagnosehypothese, noch kein Nachweis eines defekten Bauteils.
Für den Zeitpfad werden aktive Wochentage, Uhrzeit und zusätzliche Programme der übergeordneten Poolsteuerung erfasst. Für den Druckpfad braucht es den angezeigten Wert kurz vor dem Start. Beim externen Eingang lautet die Frage, welches andere Gerät den Auftrag geben darf. Ein Smart-Home-Zeitplan kann neben dem lokalen Plan bestehen. Dass beide eingerichtet sind, sagt aber noch nicht, ob beide tatsächlich auslösen.
- Starts zur gleichen Uhrzeit: lokale und übergeordnete Zeitprogramme gegenüberstellen.
- Starts unmittelbar nach einem Betriebswechsel: Druckanzeige und Pumpenprogramm gemeinsam erfassen.
- Starts ohne erkennbaren Zeit- oder Druckbezug: externen Auftrag und Eingangskonfiguration fachlich prüfen lassen.
- Unvollständige Abläufe: zuerst Fehlermeldung und letzte erreichte Ventilposition sichern.
Ein Rückspülauftrag ist kein Druck-Sicherheitsventil
Der Auslöseschwellwert für Filterreinigung darf nicht mit dem zulässigen Bauteildruck verwechselt werden. Ebenso sind Betriebsdruck und zulässiger Druck während einer Ventilbewegung unterschiedliche Größen. Das Aquastar-Control-Datenblatt führt solche Grenzen getrennt auf. Ein höher eingestellter Rückspülschwellwert macht eine ungünstige hydraulische Situation daher nicht sicherer.
Bei ungewöhnlich hohem Druck, sichtbarer Undichtheit, ausbleibendem Rücklauf oder fortgesetztem Wasserverlust wird nicht weiter provoziert. Nutzen Sie den vorgesehenen sicheren Stopp gemäß Anlagenanleitung und holen Sie fachliche Hilfe. Keine Verschraubung lösen, keinen Sensor unter Druck herausdrehen und keine Schutzmeldung überbrücken. Auch ein ausgeschalteter Pumpenmotor garantiert allein noch keine Druckfreiheit.
Der Moment vor dem Start ist wichtiger als ein späteres Foto
Für die Druckspur wird ein normaler Betriebswechsel beobachtet: etwa der Übergang vom leisen Filterprogramm auf eine andere bereits eingerichtete Drehzahl. Erfasst werden Druckanzeige, gewähltes Programm und Zeitpunkt. Ein Foto nach der Rückspülung zeigt diesen Zusammenhang nicht mehr. Ventile werden für die Beobachtung nicht versuchsweise zugedreht; Betriebsgrenzen bleiben unverändert.

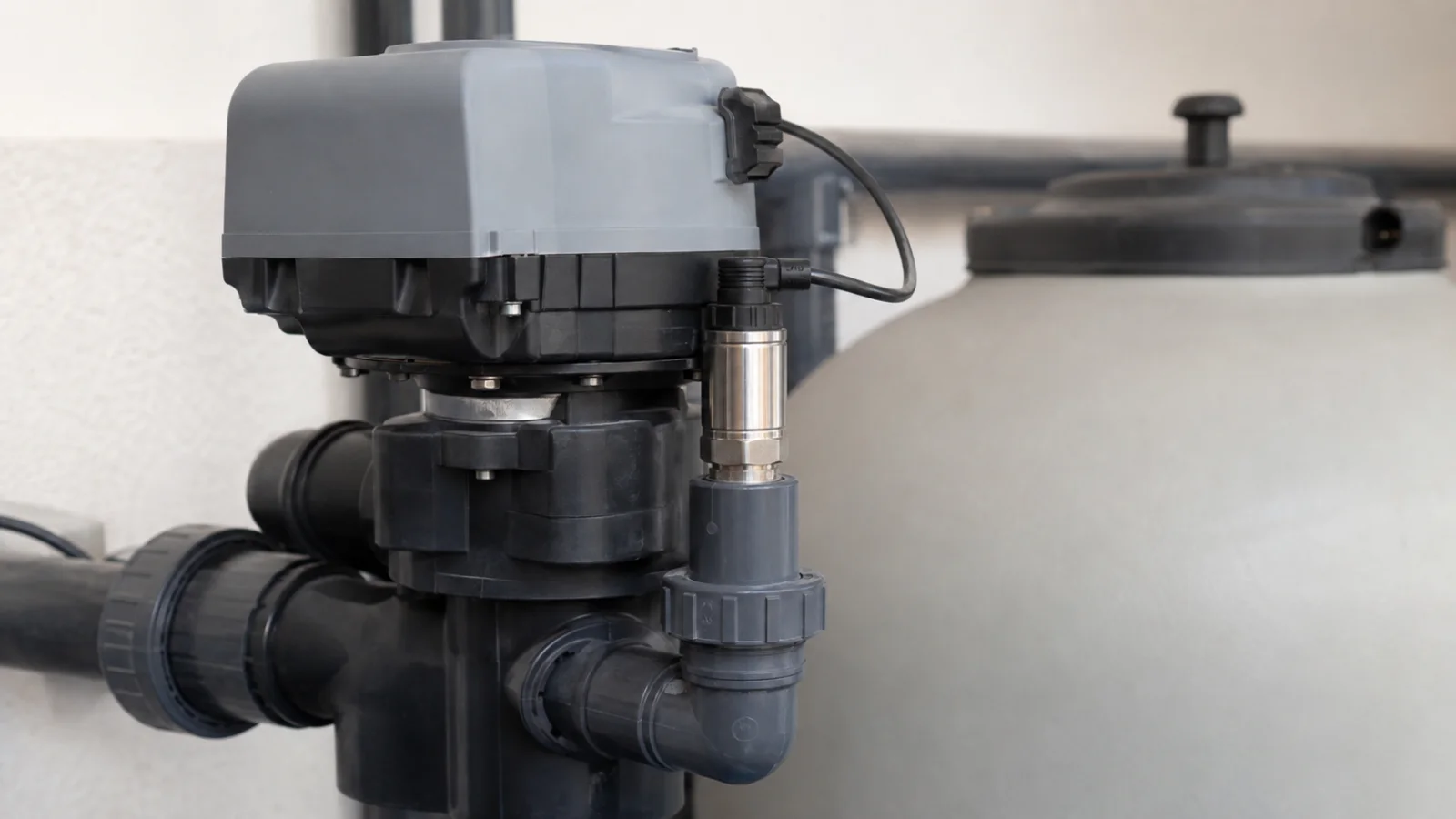

Zeigt sich eine wiederkehrende zeitliche Kopplung, prüft die Fachkraft, ob der neue Betriebszustand den Startschwellwert erreicht oder ob eine andere Steueranforderung gleichzeitig aktiv wird. Ein einzelner Sensor am Ventil misst zudem nicht automatisch die Druckdifferenz über dem Filterbett. Wo ein unabhängiges Manometer vorhanden ist, ist ein Vergleich nur mit Kenntnis der Messorte sinnvoll. Abweichende Einbauorte können unterschiedliche Werte erklären.
Bleibt die Anzeige trotz wechselnder Betriebszustände völlig starr, ist das ein Anlass zur Messkettenprüfung, kein Beweis für einen Sensorschaden. Anschluss, Signalverarbeitung und tatsächliche Hydraulik müssen auseinandergehalten werden. Elektrische Prüfungen und ein gegebenenfalls nötiger Sensorausbau gehören in qualifizierte Hände.
Was zwischen zwei Zyklen dokumentiert werden sollte
Legen Sie pro Ereignis eine Zeile an: Datum, Uhrzeit, Startgrund soweit angezeigt, Pumpenprogramm, Druck vor dem Start, erreichte Positionen, Abschlussmeldung und Zeit bis zum nächsten Auftrag. Ergänzen Sie Wasserstand und auffällige Nachspeisung. Die entscheidende Lücke ist häufig nicht ein fehlender Messwert, sondern die unbekannte Frage, ob der erste Auftrag sauber beendet wurde.
Als rein gedankliches Beispiel: Ein Start um dieselbe Uhrzeit an mehreren Tagen passt zunächst zu einem Zeitplan. Ein Start nach jedem Wechsel in einen bestimmten Betriebsmodus passt zunächst zu einer gekoppelt auftretenden Anforderung. Beide Muster können auch zufällig zusammentreffen. Erst Geräteanzeige oder fachlich geprüfte Eingangssignale bestätigen den Auslösepfad. Deshalb werden nicht gleichzeitig Timer, Druckgrenze und externe Freigabe verändert.
Wenn die Automatik richtig reagiert, bleibt die Filterfrage
Nachgewiesene Druckauslösung bedeutet nicht automatisch Fehlparametrierung. Pentair nennt in der Triton-Neo-Anleitung für ungewöhnlich kurze Filterzyklen unter anderem unpassenden Durchfluss beziehungsweise Filtergröße, hohe Schmutzlast und unzureichende Rückspülung. Solche Ursachen gehören in eine gesonderte Filterprüfung, nachdem der Startgrund feststeht.
Die Trennung verhindert zwei gegensätzliche Fehler: Ein funktionierender Sensor wird nicht vorsorglich ersetzt, wenn er eine reale Belastung meldet. Umgekehrt wird kein Filtermedium allein deshalb gewechselt, weil ein externer Auftrag wiederholt kommt. Die Reinigungsanforderungen des konkreten Filters bleiben maßgeblich; allgemeine Internetwerte für Druckanstieg oder Rückspüldauer sind keine universelle Parametrierung.
Serviceauftrag und Abnahme auf den Auslösepfad zuschneiden
Für einen Termin in Wien sind Gerätefotos, die Ereigniszeilen und eine Angabe zum Anlagenzugang hilfreicher als die Vermutung, der Automat sei kaputt. Bei gemeinsam betreuten Objekten sollte geklärt sein, wer Einstellungen ändern darf und ob eine externe Gebäudeautomation beteiligt ist. Vereinbaren Sie zunächst die Prüfung der Startursache; Teiletausch und weitergehende Hydraulikarbeiten können danach getrennt bewertet werden.
Der Aufwand hängt davon ab, ob eine nachvollziehbare Programmeinstellung, ein Eingangssignal, die Messkette oder der Filterbetrieb untersucht werden muss. Ohne diese Unterscheidung ist ein belastbarer Fixpreis nicht sinnvoll. Dokumentation vor dem Termin kann unnötige Suchzeit reduzieren, verspricht aber keine Ferndiagnose.
Nach einer Korrektur reicht ein ruhiges Display nicht als Abnahme. Zu prüfen sind der zuvor auffällige Betriebszustand, der nächste reguläre Zeitauftrag und ein nach Herstellerverfahren freigegebener vollständiger Zyklus. Das Protokoll hält fest, was geändert wurde und ob die vorgesehene Filterreinigung weiterhin auslösen kann. Ein Fehler ist nicht behoben, wenn lediglich jede automatische Rückspülung unterdrückt wurde.
Passende Vertiefungen
- Steuerungsablauf im Pooltechnik-Check prüfen
Für die Zuordnung zwischen Zeitauftrag, Drucksignal und externer Anforderung.
- Pumpen- und Filterservice bei bestätigter Druckauslösung
Wenn der Auslösepfad stimmt, aber der Filterbetrieb auffällig bleibt.
- Rückspülen und Klarspülen am Mehrwegeventil unterscheiden
Zur Abgrenzung eines vollständigen Zyklus von seinen einzelnen Ventilpositionen.
- Betriebszustände einer drehzahlgeregelten Pumpe
Zum Verständnis verschiedener Pumpenprogramme im gleichen System.
Den nächsten Startauftrag nachvollziehbar machen
Senden Sie Modellbezeichnung, beobachtete Startzeiten und die dazugehörigen Pumpenprogramme. Ergänzen Sie, ob eine externe Steuerung angeschlossen ist. Damit lässt sich die Prüfung auf den tatsächlichen Auslösepfad ausrichten.
Ereignisprotokoll zur Prüfung übermittelnFragen zum Thema
Beweist ein Rückspülstart, dass der Druckschalter angesprochen hat?
Nein. Je nach Modell können Zeitprogramm und externer Eingang ebenfalls einen Zyklus anfordern. Maßgeblich ist der dokumentierte Startgrund, nicht allein die gleichzeitig sichtbare Druckanzeige.
Wieso beginnt die Rückspülung immer beim Wechsel des Pumpenprogramms?
Der zeitliche Zusammenhang kann auf ein Drucksignal oder einen gleichzeitig ausgegebenen externen Auftrag hinweisen. Erfassen Sie Programm, Zeitpunkt und Anzeige gemeinsam; daraus allein lässt sich noch kein Bauteilfehler ableiten.
Soll ich die Auslöseschwelle zunächst höher setzen?
Nicht auf Verdacht. Zuerst müssen Startursache, Messgröße und zulässige Betriebsbedingungen feststehen. Der Rückspülschwellwert ist keine Freigabe für höheren Anlagendruck.
Welche Aufnahme hilft, wenn das Gerät keine Ereignisliste hat?
Eine sichere Aufnahme der zugänglichen Anzeige mit Uhrzeit und eine parallel geführte Notiz zum Pumpenprogramm helfen bei der Zuordnung. Gehäuse bleiben geschlossen; eine gefährliche Wiederholung wird nicht für die Aufnahme ausgelöst.
Wann gilt eine korrigierte Rückspülautomatik als geprüft?
Wenn der auffällige Betriebswechsel ohne unbegründeten Neustart durchläuft und die reguläre automatische Filterreinigung nach Herstellerverfahren weiterhin funktioniert. Geänderte Parameter und Prüfergebnisse müssen nachvollziehbar dokumentiert sein.
